SS900BL蓝光危害(光生物)光谱分析仪

发布时间:2022-08-22浏览:207次

       SS350BL 蓝光危害(光生物)光谱分析仪测试系统是新一代光源光、色、频闪、蓝光测试仪器,5寸IPS触摸屏,采用先进的微型光谱仪、嵌入式操作系统和微电脑技术相融合,便捷现场测试,使测试更加便捷简单,更加符合现场应用场景的参数测试分析及验证。

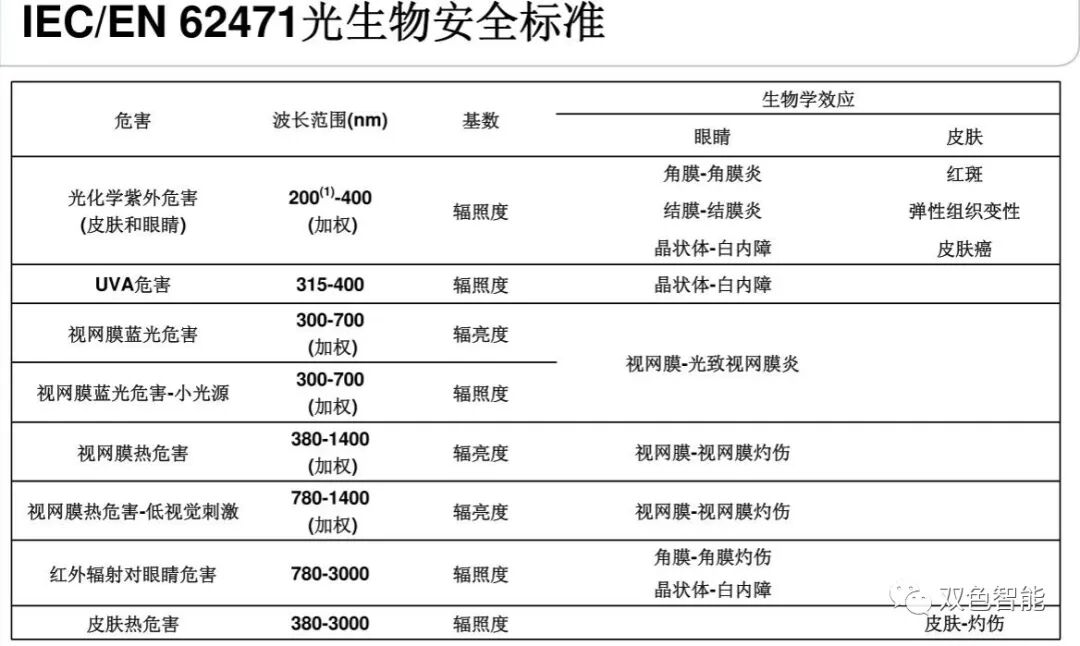

       根据国际标准IEC62471,涉及眼晴和皮肤的光学辐射波长为200~3000nm,根据不同危害程度,将LED等非激光产品的光生物辐射安全分成了四种等级。

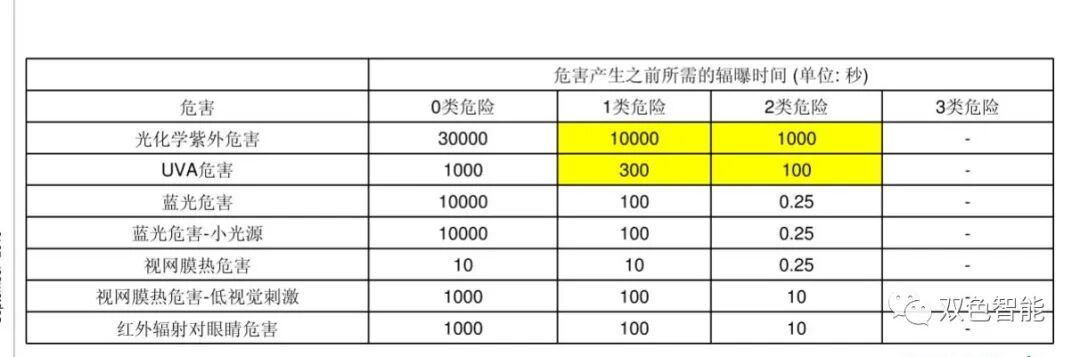

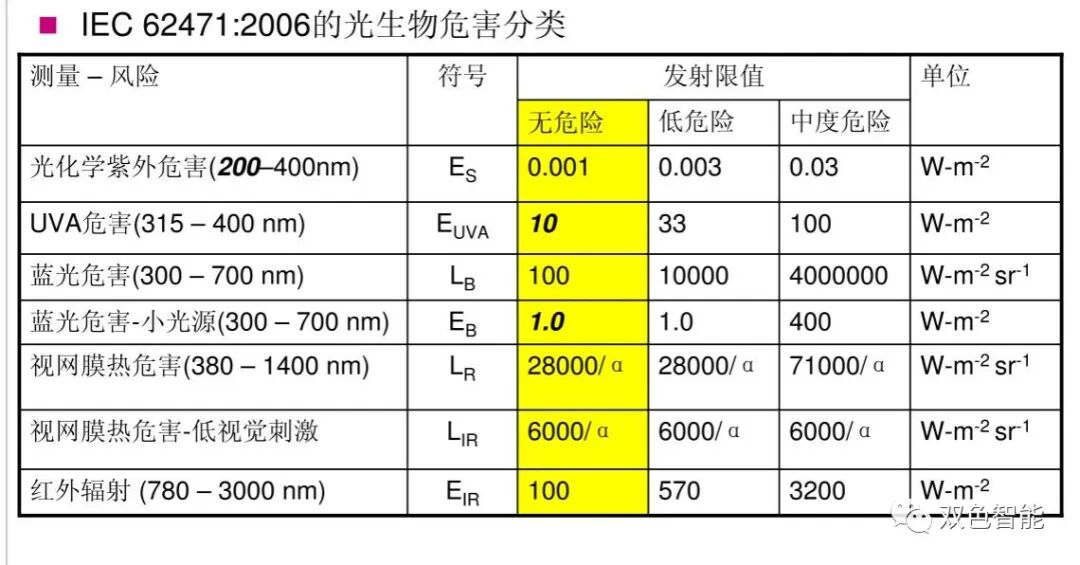

免除类(无危害):在本标准规定的极限条件下,也不造成任何光生物辐射危害。Ⅰ类(低危害):在正常使用条件下,根据人的正常光照行为不会造成光生物辐射危害。Ⅱ类(中度危害):根据人眼对高亮度光源的眩目回避,或热辐射的不舒适反应,不造成光生物辐射危害。Ⅲ类(高危害):即使瞬间的光照,也会造成辐射危害。

       目前,照明中LED产品的光生物辐射安全主要关注的是视网膜蓝光光化学损伤。非普通照明用的LED产品还会涉及紫外和红外辐射。




一、SS900BL蓝光频闪光谱分析仪

SS900BL蓝光频闪光谱分析仪是新一代光源光色测试仪器,5寸IPS触摸屏,采用先进的微型光谱仪、嵌入式操作系统和微电脑技术相融合,便捷现场测试,使测试更加便捷简单,更加符合现场应用场景的参数测试分析及验证。

主要应用:

(1)(依据标准:

蓝光:CIE S009、IEC/EN62471、IEC62471-2、IEC62778、GBT20145等;

光照:GB55016-2021建筑照明CIE1931、CIE1960、CIE1976、GB/T5700-2008、GB/T 36979

频闪:▲基本测量、▲IEEE PAR 1789IEEE Std 1789TM-2015GB/T 18910.61

(2) 基本测量功能:

主要测量参数:视网膜蓝光危害(300nm-700nm)、视网膜热危害(380-800nm)、弱视觉刺激视网膜热危害(780nm-800nm)、色坐标(xyuv 、u’、 v’)波长、色温(CCT)、亮度(cd/m2)、显色指数(RaRavg)、色容差(SDCM)、色纯度(Purity)、色彩饱和度(Rg)、色彩逼真度(Rf)、色质指数(CQS)、明暗视觉比(S/P)、透射比、闪烁指数、闪烁百分比、调制深度、频闪风险等级等




(一)、产品优点

1、通讯方式: USB

2、多种展示方式:电脑、IPS触摸屏

3、外形符合人体学手持设计,使用便捷方便。

(二)、核心器件

1、TCD1304DG CCD 探测器镀增透膜,实现植物光照区有量子效率曲线 波段范围300-800nm

2、增强镀膜光栅:刻线数:1200线、闪耀波长300nm, 光谱响应200-1100nm

3、增强准直镜、聚焦镜

4、16位高速AD取样

5、高精度稳定运算电路

6、高精度光路、杂散光小、消除高阶衍射光谱(配云谱滤光系统)

三)、测试优点

1、对比测试、透射比测试、参数比对(磙动、锁定两种模式)

2、定时测试,定时保存(可进行光衰减测试验证)

3、波长可调,方便查询(单波段更加方便查看分析)

4、测试结果修正(针对不同的场景及环境变化的测试结果系数修正)



二、光路特性(光纤光谱仪结构)

1、多种光学输入:余弦修正探头、SM905光纤(配余弦修正)

2、波长范围:300-800nm

3、光谱分辨率:±0.2nm,波长分辨率:

4、光度线性±0.3%

5、杂散光: <0.1%

6、光度探头余弦修正:误差≤5%,非线性≤1%

7、疲劳误差绝对值:≤2%

8、长波响应误差:≤15%

9、相对示值误差:±5%

10、零值误差:±1%(FS)

11、量程:自动    误差±1%

12、高速数据采集,积分时间:毫秒级

13、焦距42.5mm 对称非交叉H-T光路

14、通讯方式:USB通讯

15、外形尺寸:156mm*81mm*21.8

16、采用先进的微型光谱仪技术,比传统的探头测试精度更高;

17、可连接电脑软件测试,可连接电脑打印测试报告;

18、彩色液晶显示,图文界面好,可显示光谱波形、色容差椭圆图;

195IPS触摸屏


三、测试参数


中文名称

英文

简称

单位

范围

相关色温

ColorTemperature

色温CCTTc

K

1000-100000K

亮度

Illuminance

照度

cd/

0.1-500K cd/

辐亮度

Irradiance

辐亮度

W/sr

0.1-20000uW/cm2

朗伯





英尺朗伯





色品坐标1931

Coordinates 1931

xy

0.0001

0.0001

色品坐标1960

Coordinates 1960

uv

0.0001

0.0001

色品坐标1976

Coordinates 1976

u′,v

0.0001

0.0001

显色指数

Color RenderingIndex

CRIRa

0.0001

0.-100

显色指数

Color RenderingIndex

AvgR

0.0001

0-100

相对光谱功率分布

Relative Spectral Power Distribution

P(λ)

相对每nm能量的光谱图


色容差

Color Tolerance

SDCM

0.1


峰值波长

Peak Wavelength


nm


主波长

Dominant Wavelength


nm


中心波长

Centre Wavelength


nm


质心波长

Centroid Wavelength


nm


半宽度

Half Width


nm


色纯度

Color Purity

Purity

%


色偏差

Color Deviation

duv

0.00001


明暗视觉比

LightDarkVisualRatio

S/P

0.0001


烛光

Candela ()

E(fc)

0.01


红色比

Red Ratio


%


绿色比

Green Ratio


%


蓝色比

Blue Ratio


%


CIE1931三基色刺激值 XYZ

CIE1931 RGB Stimulus Value X,Y,Z




色质指数


CQS



逼真度


Rf



色域指数


Rg



色品图

CIE1931




色品图

CIE1960




色品图

CIE1976




色品图

色容差SDCm

椭圆图型

国标、ANSI标准、欧盟ERP标准

色品图

显色指数CRI


显色指数圆型图

色品图

显色指数Ra


显色指数柱状图

色品图

TM-30逼真度分布图



色品图

TM-30色度变化分布图



色品图

TM-30Rg/Rf



蓝光危害辐射系数Kbv



蓝光B(λ)

LB   W/sr


视网膜的热危害R(λ)

LR   W/sr


视网膜的热的、微弱的、视觉的刺激R(λ) LIR  W/sr

W/sr


蓝光危害辐射系数Kbv



最大辐曝时间 tmax  (S)



透射比





四、性能指标


型号及名称

SS900BL 蓝光频闪光谱分析

波长范围

300nm800nm

分光模式

长焦交叉非对称CT分光系统

传感器

高精度CCD

光谱带宽(FWHM)

2nm

光谱分辨率

0.2nm

x,y坐标值

x,y准确度 ±0.0015   ;  x, y重复性±0.0005

波长准确度

±0.5nm

波长数据输出间隔

1nm

亮度准确度

一级(±4%读数±1个读数)

显色性准确度

±1.5%

感光面

Ф10mm

屏幕类型

5寸高清IPS电容触摸屏

色品坐标准确度

±0.0025(相对于溯源至 NIM 的稳定度优于±0.0005  的标准光源)

色温范围

1,000K100,000K

杂散光

0.3%

亮度测量范围

0.1200Kcd/m²

测量模式

单次测试/连续测试

语言模式

中英文可切换

光谱显示模式

光谱分布图

数据显示模式

可上下滑动显示所有参数

图形显示模式

CIE1931色度图  CIE1960色度图  CIE1976色度图  色容差椭圆图型  显色指数圆型图  显色指数柱状图 TM-30逼真度分布图 TM-30色度变化分布图 TM-30Rg/Rf)波动图、频谱图、危害等级图

积分时间

5µs10000ms

文件保存格式

源文件/PDF/EXCEL

通讯接口

Type-C接口

使用温度/湿度范围

-1040)℃,相对湿度<70%(无冷凝)

存储温度/湿度范围

-2045)℃,相对湿度<70%(无冷凝)

校零方式

自动校零

屏幕尺寸

5.0"IPS高清LCD触摸屏

存储容量

出厂标配8G

供电方式

内置锂电池/电源适配器


五、软件界面




五、质保及售后

1、 仪器质保两年

2、 终身维护及技术支持

3、 售后及技术支持
